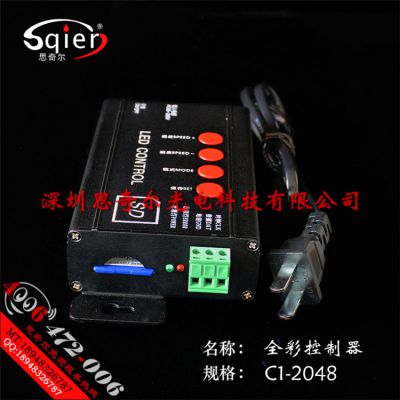

供电电压：DC220V±10% 控制方式：可编程序SD卡 控制灯数：2048个灯 工作温度：-10℃-60℃ 产品尺寸：150*75*35MM 产品重量：0.35KG/台 产品保质：两年 产品应用：LED广告招牌、室内装修、亮化工程、模组、灯串、灯条、点光源等全彩RGB产品。 产品效果：流水、跑马、扫描、动画、出图案、出文字等效果

1.  控制器只可以单台使用；

2.  为单口输出，最多可带2048个点像素；

3.  当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可。

4.  当使用差分信号（485信号）时，控制器的输出信号A和B分别与灯具的信号线A（DAT+)和信号线B（DAT-）相对应的连接起来即可。

5.  当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。当控制器和灯具所需的电压不同时，灯具和控制器可以分别各用一个电源供电。

6.  在效果编辑软件中新建项目时候，选择控制型号为：T-2000-IC型号

一、系统特点

1、32级—65536级灰度控制，软件Gamma校正处理。

2、支持各种点、线、面光源，支持各种规则，异形处理。

3、控制器单个端口输出，可带1024/2048灯。

4、单台脱机控制，播放内容存放在SD卡中。

5、最多存放16个文件，将多个文件依次拷贝到SD卡即可。

6、存放在SD卡里的效果应该依次命名为：00_1.led, 01_1.led, 02_1.led.

备注：

1.端口带载2048灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频随灯数的增加而自动降低。

2.控制32级灰度的IC，单个端口控制少于2048时帧频可达30帧/秒。控制256级灰度的IC时单个端口控制少于512像素点时帧频可达30帧/秒。

二、支持芯片：

常见问题处理：

问题1：上电后，发现控制器的错误指示灯ERROR一直在闪烁，并且没有效果输出

答：错误指示灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有：

   ①SD卡里面为空，没有效果文件。

   ②SD卡里面效果文件*.led文件和控制器型号不匹配，请在LedEdit里面正确选择控

     制器的型号T-1000-芯片型号，并重新制作效果文件*.led.

   ③SD卡在拷贝效果文件之前没有格式化成FAT各式。

   ④请检查控制器的供电电压，可以单独给控制器供电，以排除供电原因。

   ⑤更换SD卡后再进行测试，排除SD卡坏的可能性。

问题2：控制器上电后，指示灯正常，但灯具无效果变化

答：这种情况的原因有以下几点：

   ①请检查灯具的信号线和控制器有没有正确连接。

   ②如果是接TTL信号，灯具和控制器一定要共地，即灯具的地线要和控制器的地线接

     到一起。

   ③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。

问题3：控制器与灯具接上后。灯具频闪。控制器指示灯显示正常。

答：①控制器与灯具之间的地线没有连接。

   ②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。

③灯具的供电电压不足。

问题4：SD卡无法格式化。

答：①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。

②保护锁已经按要求设计，但依然无法格式化，如果出现这种情况多数为SD卡读卡器坏了，请更换SD卡读书器。

③如以上操作都无法解决格式化的问题，请更换SD卡，重新测试。
